太陽輻射傳感器

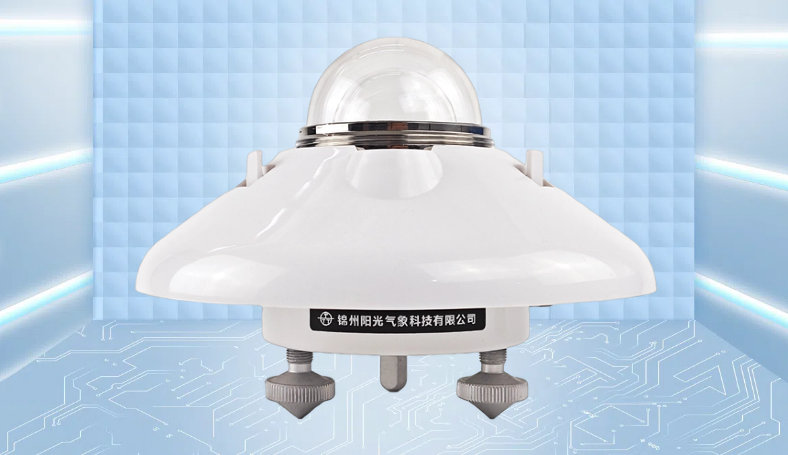

TBQ-2S 數字總輻射表
TBQ-2S數字總輻射表是一種應用于太陽輻射觀測的短波總輻射傳感器。它是符合國際標準ISO 9060的A級總輻射表，具有極高的測量精度和穩定性。一體化的結構，RS485輸出，可兼容多種數據采集系統。廣泛應用于氣象觀測、太陽能研究和光伏電站等領域。
一、產品概述
TBQ-2S數字總輻射表是一種應用于太陽輻射觀測的短波總輻射傳感器。它是符合國際標準ISO 9060的A級總輻射表，具有極高的測量精度和穩定性。一體化的結構，RS485輸出，可兼容多種數據采集系統。廣泛應用于氣象觀測、太陽能研究和光伏電站等領域。
二、測量原理
TBQ-2S數字總輻射表基于光熱電原理設計的，感應元件是通過纏繞式多觸點熱電堆制成的，其表面涂有高吸收率的黑色涂層，傳感器表面上的熱觸點與傳感器內部的冷觸點之間的溫差會產生電動勢，而這個溫差電動勢產生的電信號與太陽輻射能量成正比，輻射表內部的處理單元再將電信號轉換為數字信號輸出。
三、產品特點
1. 精度高：采用先進的熱電感應元件，結合溫度補償技術，實現高精度的太陽輻射測量。
2. 響應快：響應時間≤10S，對太陽輻射的微小變化都能迅速響應，確保數據的實時性和準確性。
3. 穩定性強：IP67防護等級，金屬表體，表面靜電噴塑，防潮耐腐，能夠在極端的環境下保持穩定的測量性能。
4. 光譜平坦：采用高純度雙層石英玻璃罩，通過光學冷加工工藝制作，確保玻璃罩壁厚通體完全一致，最大程度降低紅外輻射影響，保證每一臺傳感器都具有完美的光譜曲線。

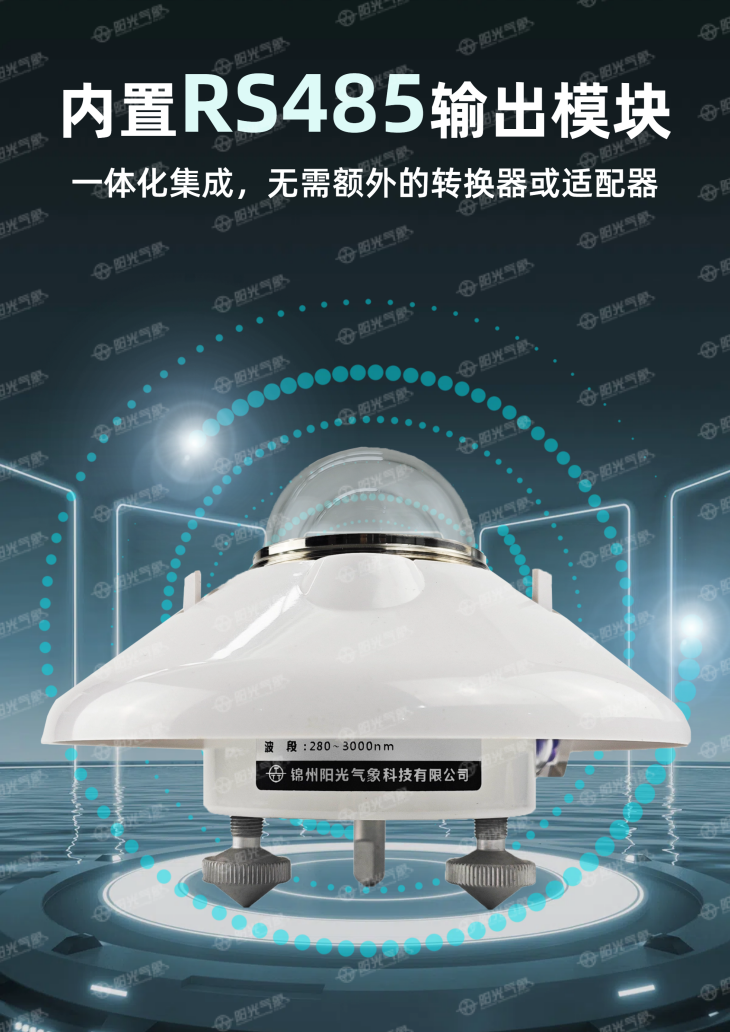

5. 數字化輸出，便于集成，可與多種數據采集器或終端服務器對接。
6. 一體化結構，外形小巧，安裝簡便，可靈活布置于各種環境中。
7. 內置溫度補償裝置，避免了溫度變化對測試數據的影響。
8. 使用壽命長，無需維護，適于戶外長期運行。
四、技術指標
|
依據 ISO 9060/WMO 標準分級
|
A級良好質量
|
|
|
探測器類型
|
熱電堆
|
|
|
靈敏度
|
7~14μV/W.m-2
|
|
|
響應時間
|
≤10s（95%）
|
|
|
零點偏移
|
（a）相應于熱輻射 200W/m² 時
|
<7 W/m²
|
|
（b）相應于環境溫度變化 5K/h 的響應
|
<2W/m²
|
|
|
內阻
|
約180Ω
|
|
|
不穩定性（變化/年）
|
<0.5%
|
|
|
非線性
|
<0.2%（100~1000 W/m²）
|
|
|
方向響應
|
<10 W/m²
|
|
|
傾斜響應
|
<0.2%
|
|
|
溫度響應
|
<1%（-10℃~40℃）
|
|
|
測試范圍
|
0~4000W/m2
|
|
|
測量精度
|
<2%
|
|
|
光譜范圍
|
0.28~3.0μm（50%的透過點）
|
|
|
工作溫度
|
-40℃~+80°C
|
|
|
工作濕度
|
0~100%RH
|
|
|
信號輸出
|
RS485輸出，標準modbus協議
|
|
|
防護等級
|
IP67
|
|
|
重量
|
0.5kg
|
|
|
視角
|
180°
|
|
|
MTBF（平均故障間隔時間）
|
>10年
|
|
五、太陽輻射觀測場
我公司擁有1500m²的標準太陽輻射觀測場，完全符合太陽輻射儀器對地面觀測場的需求，為太陽輻射傳感器戶外測試和標定提供了標準的測試環境，保證測試數據的準確性、有效性。
