氣象環境儀器Meteo Devices
一、產品概述
強降雪天氣形成的積雪會給人們的生產生活，尤其是交通出行等造成非常嚴重的影響。因此，降雪過程中雪深的實時監測尤為重要，PC-XS2型自動雪深監測站是我公司根據多年氣象環境儀器研發制造經驗，推出的一套對降雪信息進行實時監測的專業設備，雪深監測站采用激光對雪的識別及測量技術，克服了超聲波、電磁波、稱重等原理對雪無法識別的缺點，從而達到極高的檢測精度。該產品可做獨立的自動雪深監測報警系統，也可組網形成多元化的網絡監測，再通過GPRS無線網絡將各點監測數據匯集到控制中心進行統一處理。廣泛應用于氣象臺站、港口碼頭、道路交通、航空、建筑、農業、水文水利等諸多領域。
二、產品原理
采用相位式激光測距原理測量積雪深度，相位激光測距是用無線電波段的頻率，對激光束進行幅度調制并測定調制光往返測線一次所產生的相位延遲，再根據調制光的波長，換算此相位延遲所代表的距離，通過監測所在位置的距離，可在幾秒鐘內以毫米級的精度精確測得降雪厚度，量程可達5米，此產品具有檢測精度高，抗干擾能力強，堅固耐用、防沙塵、低功耗、安裝方便、免維護，可長期連續地測量積雪深度、時段降雪量等。
三、主要技術指標
|
序號
|
名稱
|
技術范圍
|
|
1
|
雪深量程
|
0～5m
|
|
2
|
分辨率
|
1mm
|
|
3
|
精度
|
≤±3mm
|
|
4
|
供電電壓
|
DC12V或AC220V或太陽能
|
|
5
|
功率
|
10W（含加熱）小于2.5W(不含加熱)
|
|
6
|
輸出信號
|
RS232/S485/GPRS等（可選）
|
|
7
|
外殼材料
|
鋁合金噴塑
|
|
8
|
采樣時間間隔
|
1～60min可設定
|
|
9
|
存儲容量
|
8萬條數據
|
|
10
|
防護等級
|
防水及防塵，IP65等級，按照IEC529標準
|
|
11
|
工作溫度
|
-40℃～+60℃
|
|
12
|
工作濕度
|
0～100%RH
|
|
13
|
安裝角度調節范圍
|
0～90度
|
|
14
|
傳感器加熱方式
|
自動控溫
|
|
15
|
激光安全等級
|
Laser Class2
|
四、系統配置
|
序號
|
名 稱
|
型 號
|
數量
|
單位
|
|
1
|
激光雪深傳感器
|
JGXS-1
|
1
|
臺
|
|
2
|
自動雪深監測記錄儀
|
PC-XS2
|
1
|
臺
|
|
3
|
自動雪深監測系統軟件
|
PC-XS2
|
1
|
套
|
|
4
|
測試支架（可定制）
|
PC-3ZJ
|
1
|
臺
|
|
5
|
無線通訊模塊（選配）
|
GPRS-1
|
1
|
臺
|
|
6
|
太陽能供電系統（選配）
|
TDC-25
|
1
|
套
|
五、產品特點

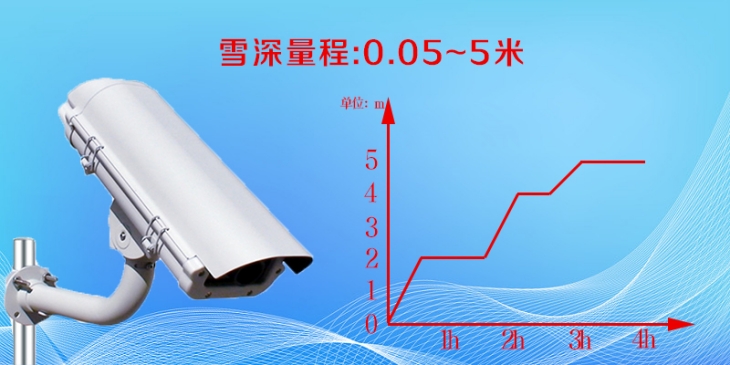

1、產品采用激光測距原理，可在幾秒鐘內精確測得最深可達5米的降雪厚度；
2、可任意設定降雪厚度報警閾值，當降雪厚度超出設定值自動報警，方便及時掌握降雪信息；
3、傳感器發射的激光光束安全可靠，不會對現場操作人員產生傷害，且激光光束不受溫度變化的影響，不會因周圍環境而影響精度；
4、交直流兩種供電方式可供選擇；

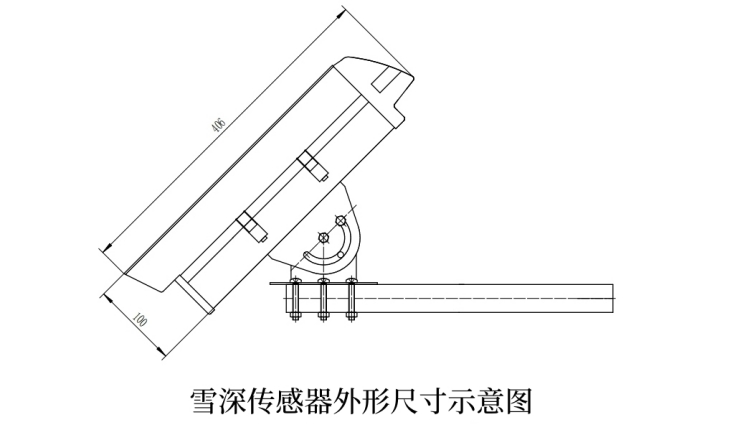

5、激光雪深傳感器安裝掛件多角度可調節，可滿足不同現場不同距離的雪深監測需求；
6、產品采用工業控制標準設計，全金屬材質，防護等級高，適合在惡劣環境中使用；

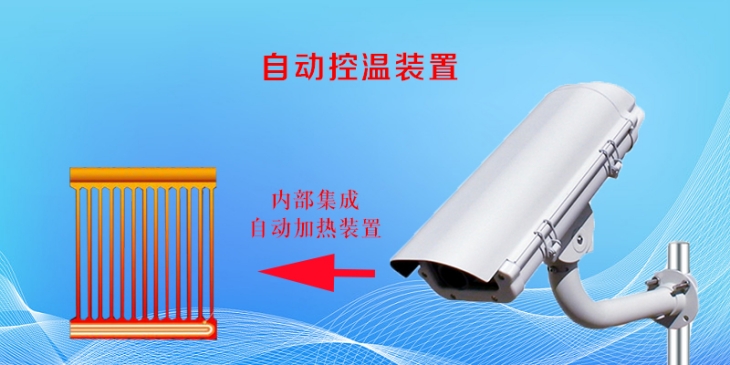

7、內部集成自動控溫裝置，確保傳感器在極寒的條件下也能精確測量雪深數據；
8、RS485/RS232/GPRS等多種輸出方式可供選擇，方便二次集成接入各種采集終端；
9、自動雪深監測系統軟件可實時監測雪深數據，并對監測數據進行自動分析，生成曲線圖，形成降雪量報表，報表格式為excel格式，方便其他系統調用；
10、該系統采集器采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據8萬條以上，外接U盤存儲器可實現不限量存儲；
11、系統結構采用工業控制標準設計，適合在惡劣環境使用。觀測支架為不銹鋼結構，支架高度可根據用戶需求進行定制，整體占地面積小于1.5平方米；

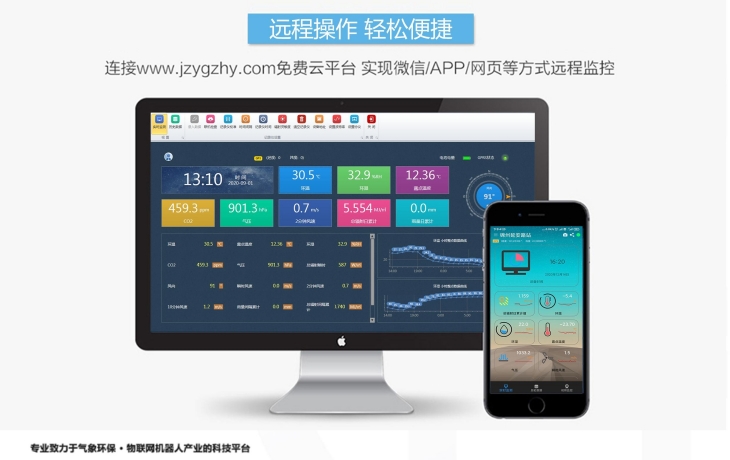

12、搭配GPRS模塊可將數據上傳至陽光智慧云平臺，實現遠程PC端、手機APP或微信小程序實時在線監控數據，如果是多套設備進行組網監測，還可以通過云平臺GIS地圖進行站點的管理；

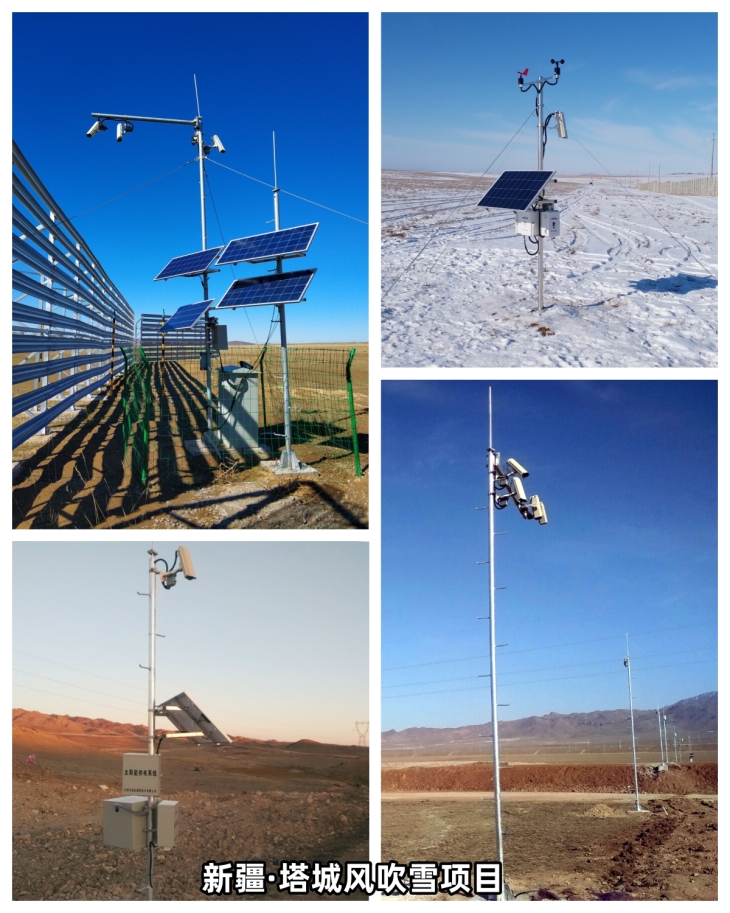

六、工程案例
